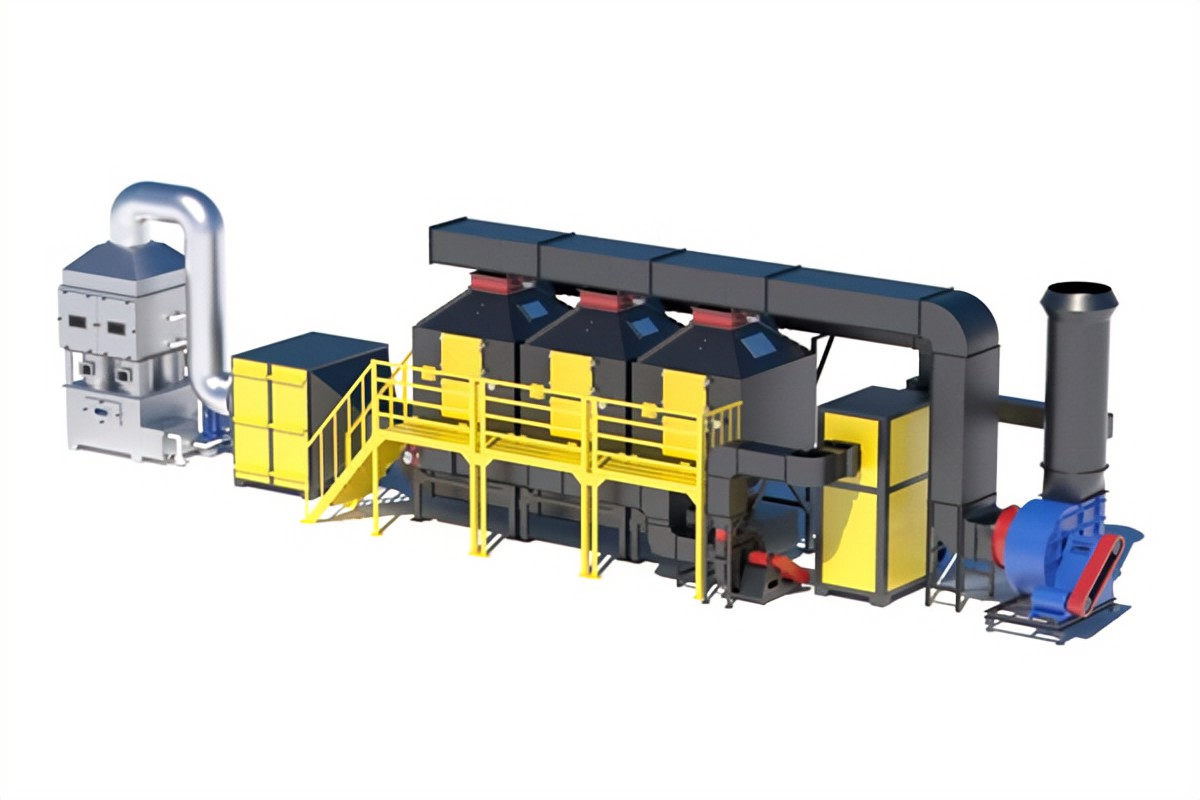

本装置由主机、引风机及电控柜组成，净化装置主机由换热器、催化床、电加热元件、阻火阻尘器和防爆装置等组成，阻火除尘器位于进气管道上，防爆装置设在主机的顶部。
设备特点
- 用贵金属钯、铂镀在蜂窝陶瓷载体上作催化剂，净化效率高，催化剂使用寿命长，气流通畅，阻力小。
- 安全设施完备：设有阻火除尘器、泄压口、超温报警等保护设施。
- 耗用功率：开始工作时，预热 15～30 分钟全功率加热，正常工作时只消耗风机功率即可。当废气浓度较低时，自动间歇补偿加热。
装置优点
- 该设备设计原理先进，用材独特，性能稳定，操作简单，安全可靠，无二次污染。设备占地面积小、重量较轻。吸附床采用抽屉式结构，装填方便，更换容易。
- 采用新型的活性炭吸附材料——蜂窝状活性炭，其与粒（棒）状相比具有优势的热力学性能，低阻低耗，高吸附率等，极适合于大风量下使用。
- 催化燃烧室采用陶瓷蜂窝体的贵金属催化剂，阻力小，用低压风机就可以正常运转，不但耗电少而且噪音低。
- 催化燃烧装置的风量是废气源风量的五分之一（系指催化净化装置作为脱附供热风量，为每台吸附活性炭箱体的风量 1/5，现每台活性炭箱体的处理风量为 5000m3/h，催化风量为 1000m3/h），同时加热功率维持时间为 1 小时左右，节约能源。
- 吸附有机物废气的活性炭床，可用催化燃烧处理废气产生的热量进行脱附再生，脱附后的气体再送催化燃烧室净化，不需要外加能量，运行费用低，节能效果好。
